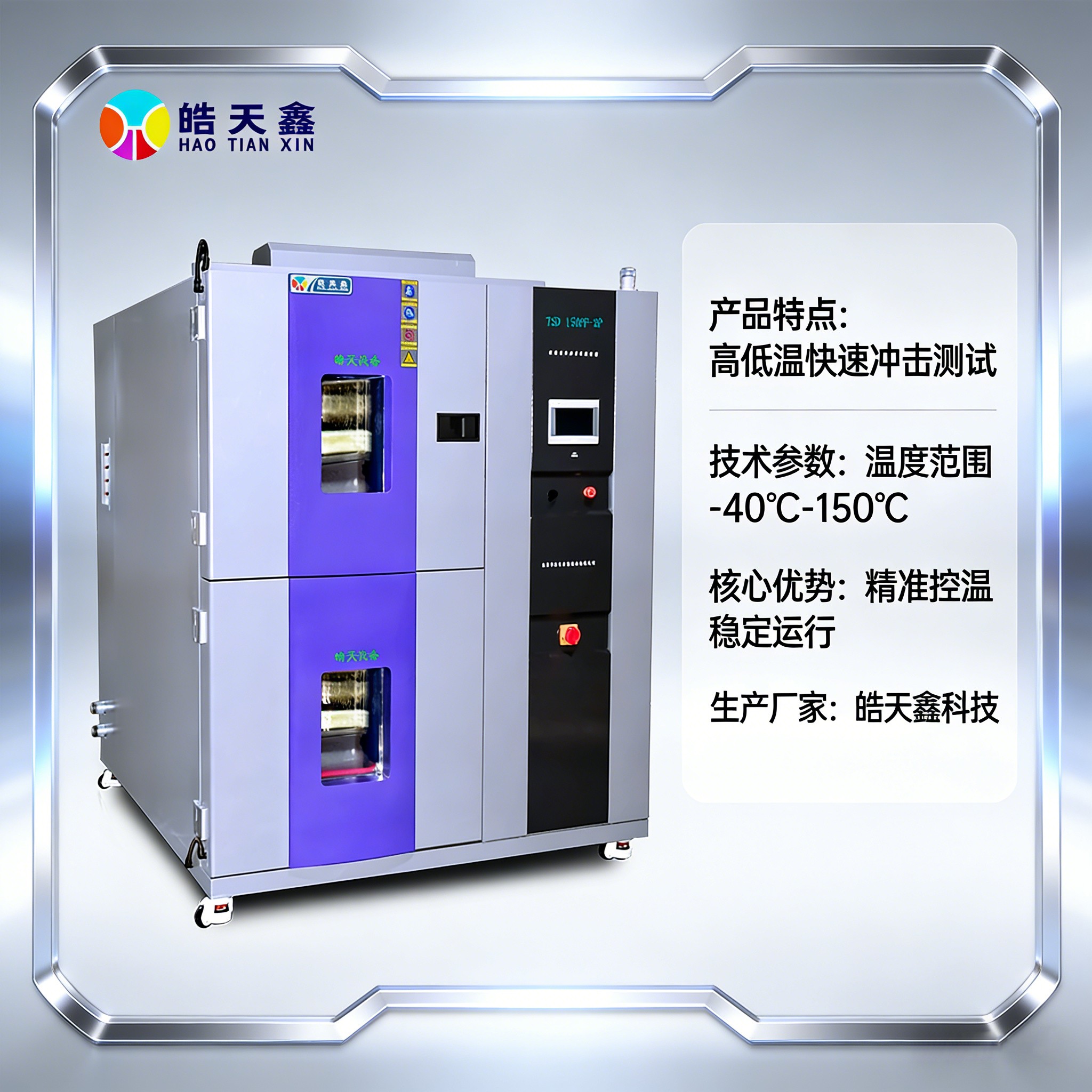

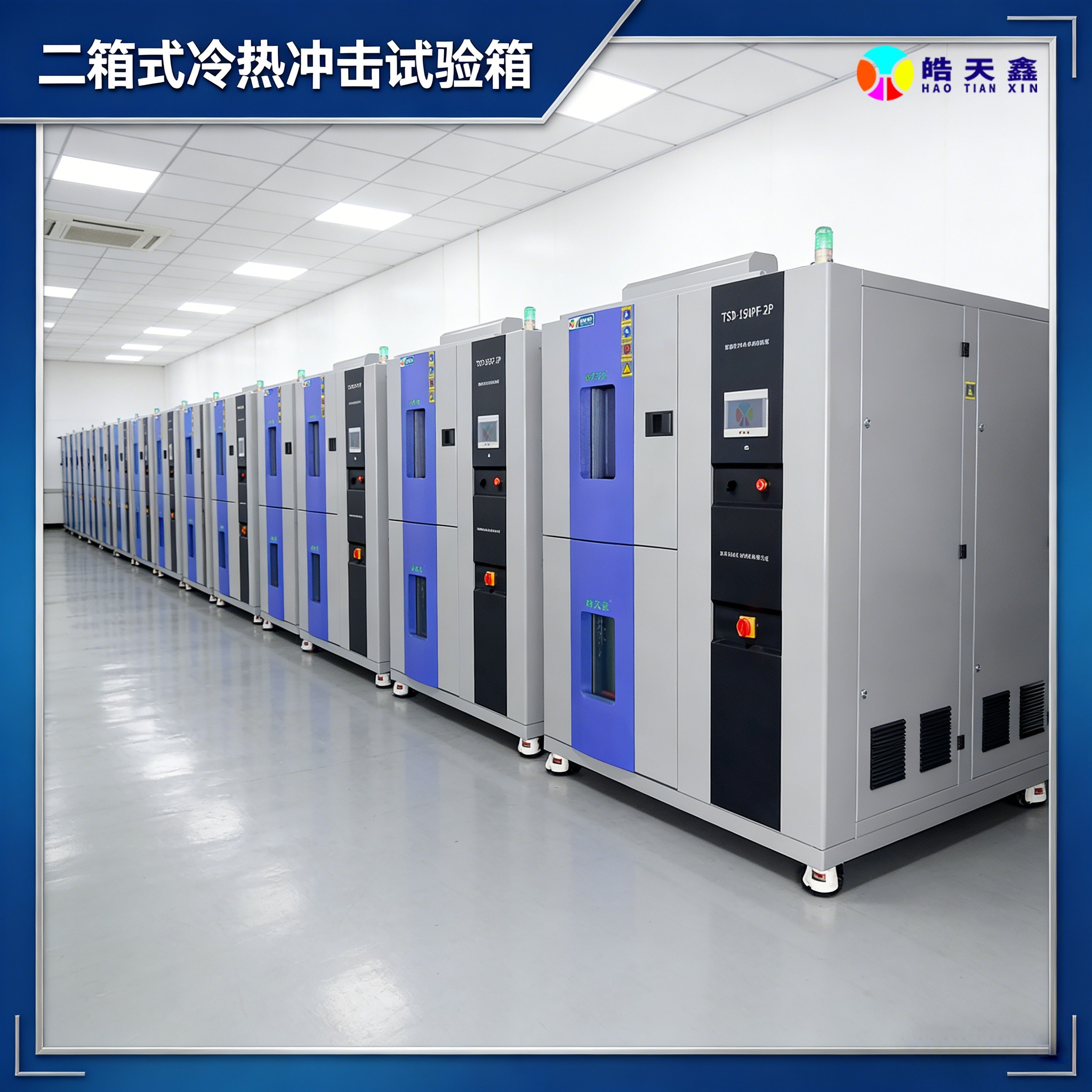

皓天鑫极速冷热冲击试验箱（两箱式温度冲击试验箱）TSD-36F-2P

1 产品概述

皓天鑫TSD-36F-2P是一款高性能两箱式气态冷热冲击试验箱，专为电子元器件、汽车零部件、航空航天材料、军工产品、新能源电池及复合材料等行业领域设计的极速温度冲击测试设备。设备采用双箱体独立分区布局及吊篮式机械快速移动原理，通过伺服电机驱动提篮在高温室与低温室之间瞬时切换，使被测样件在极短时间内经历剧烈的冷热温度交变应力，从而快速暴露产品在热胀冷缩循环中可能存在的材料缺陷、工艺隐患及结构失效问题。广泛应用于产品研发阶段的设计验证、质量控制阶段的环境应力筛选（ESS）以及可靠性强化试验（RET）。

TSD-36F-2P以≤10秒的转换时间、≤5分钟的温度恢复速度以及-65℃～+150℃的宽幅冲击温度范围为核心技术优势，符合MIL-STD-883、GB/T 2423.22、IEC 60068-2-14等国内外严苛标准对温度冲击试验的技术要求。

我们作为专业的直销生产厂家，以皓天鑫（Haotianxin）自主品牌为您提供高品质的极速冷热冲击试验箱，为您提供专业的一站式环境可靠性测试解决方案。

2 产品命名规则

3 技术参数

同系列其他容积规格：

4 结构与材质

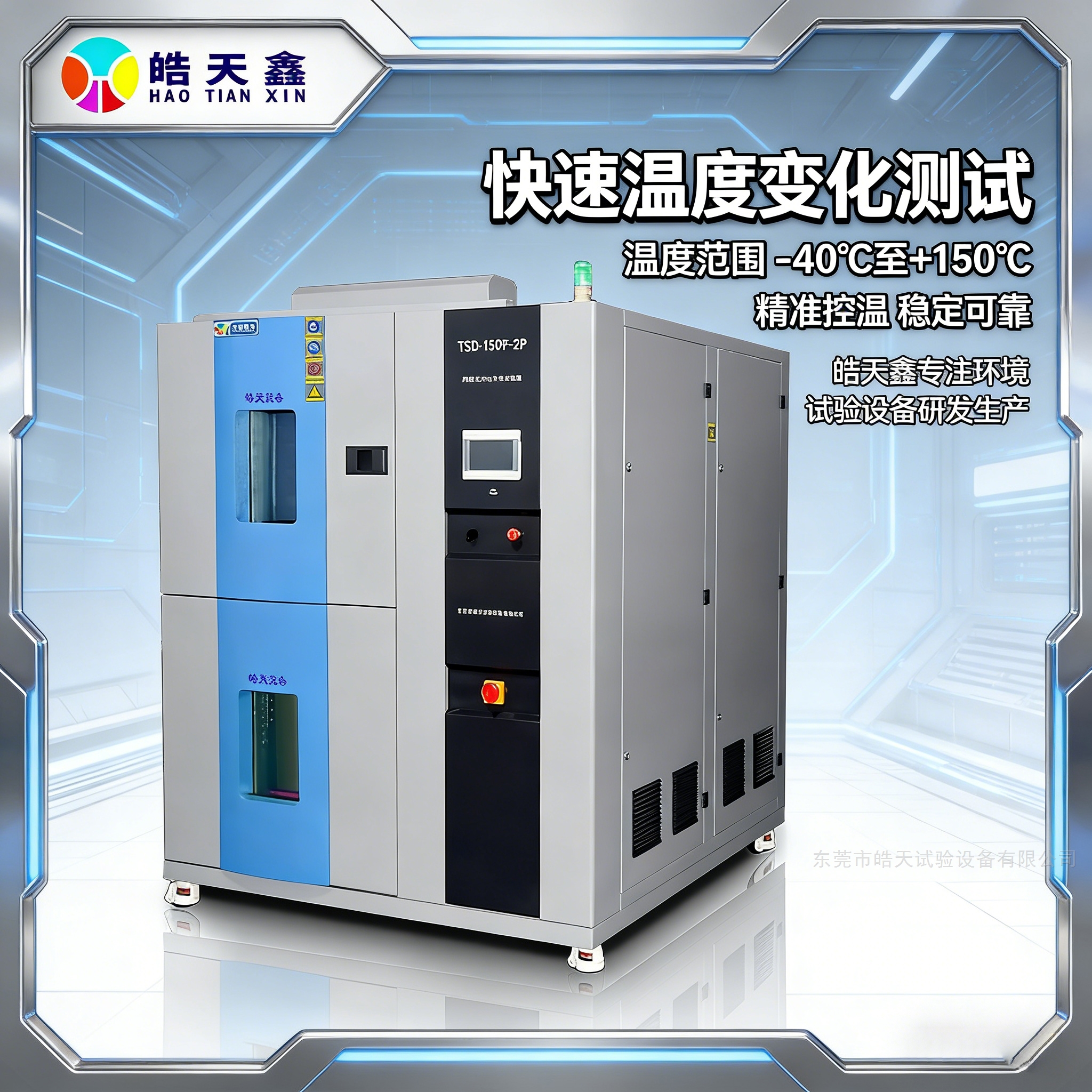

4.1 箱体结构

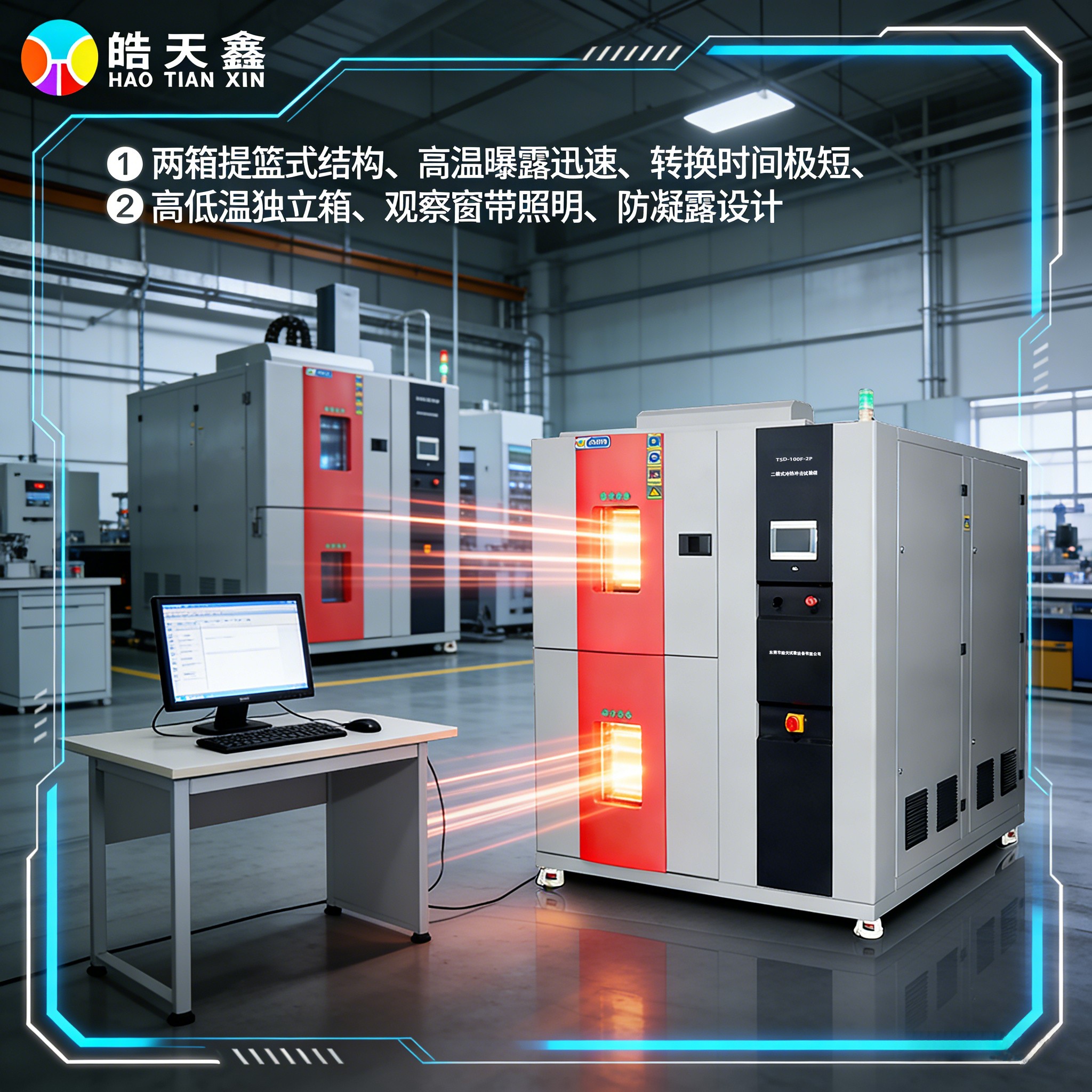

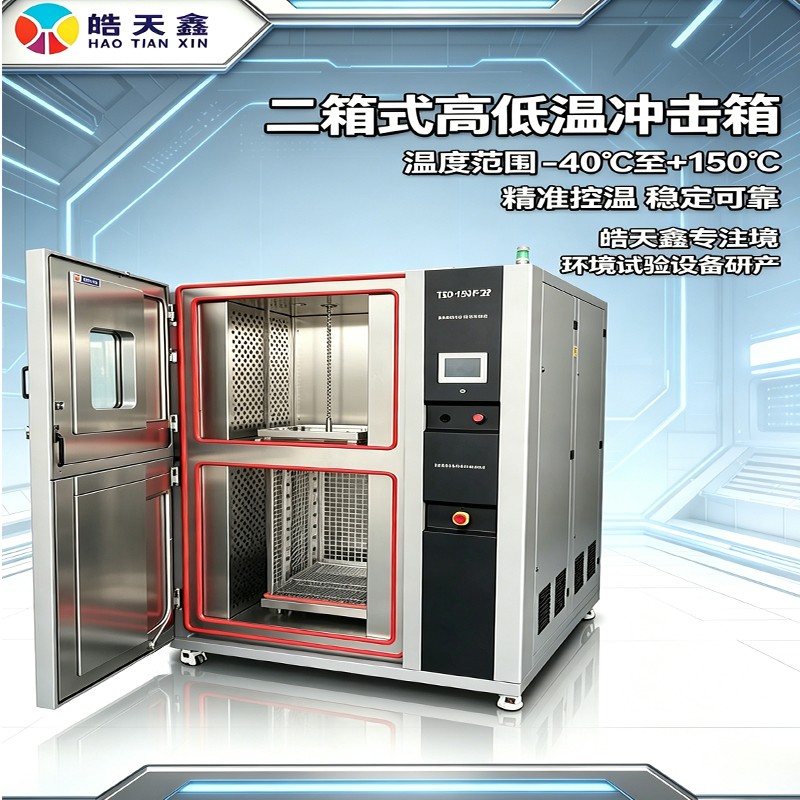

结构布局：采用上下两箱式垂直分区架构，高温室与低温室上下布置，两室之间设置绝热隔断层并预留垂直升降通道。样品放置在专用吊篮（提篮）中，通过气缸驱动在高温室与低温室之间快速移动，实现温度环境的极速切换。高温区与低温区相互独立，减少了冷热过渡时间，从而实现更快速、更剧烈的温度变化，有效减少设备占地面积。

内箱材质：全SUS304镜面不锈钢板（厚度≥1.0mm），耐腐蚀、抗氧化、易清洁。内胆经精密抛光处理，确保长期使用无渗漏风险。设备亦可选配内外全不锈钢材质，满足更高洁净度要求的试验环境。

外箱材质：防锈处理优质冷轧钢板，表面经静电喷塑（粉体涂装）处理，或可选SUS304不锈钢外壳，防锈耐腐蚀，外观大气高档。

保温材质：硬质聚氨酯泡沫塑料（箱体）+玻璃棉（箱门）复合材料，厚度充分设计，导热系数低，确保极境低温环境下箱体外壁无凝露、无烫伤、无冻伤，低温区与高温区之间的断热结构优良。

密封系统：门与门框之间采用皓天鑫自研汽车级别双层硅橡胶密封胶条，开模一体成型，采用进口硅胶原料，耐温高温200℃、低温-80℃，可长期使用耐老化，使用寿命可达10年以上，密封性能好，有效防止温度外泄。

观察窗：三层中空钢化玻璃观察窗，带防凝露加热膜及内置照明灯，确保箱内低温工况下观察视野依然清晰。

引线孔：箱体顶部或侧面预留标准Φ50mm引线孔（尺寸按需定制），方便用户向箱内引入传感器线、检测电缆等类型引线，满足样品通电测试需求。

移动与固定：底部配置高品质可固定式PU活动脚轮与水平调节脚座，设备移动灵活，定位稳固。

4.2 风道循环系统

箱内风道采用双循环系统设计，由两只长轴轴流风机、两只不锈钢多翼式离心风轮及高效循环风道组成，采用上进风、下出风的气流组织形式，箱内温度分布均匀，显著提高空气流量和加热/冷却能力，大幅改善试验箱的温度均匀性。

5 工作原理

TSD-36F-2P采用“移动式冲击"原理设计——高温区与低温区独立蓄热/蓄冷，样品放置在吊篮（提篮）中。试验周期开始时，吊篮承载试件预置于常温区。执行温度冲击程序时，伺服电机驱动吊篮以高速（约2-3m/s）移动至目标温区：

低温冲击：吊篮降至-60℃至-70℃的低温室，试件在≤10秒内完成环境温度切换；

高温冲击：吊篮升入+150℃至+180℃高温室，同样在≤10秒内完成切换。

设备采用平衡调温控制系统（BTC），特殊设计之送风循环系统配合P.I.D.+SSR控制方式，使系统之加热量始终等于热损耗量，从而能够长期稳定使用。独特的蓄热、蓄冷结构确保了试验箱恒温性能良好，有效减少能耗损失。

两箱式结构核心优势：转换速度快，温度冲击斜率可达50℃/min以上，能够真实模拟产品在沙漠高温与极地低温交替场景下的失效风险，符合MIL-STD-883、IEC 60068-2-14等标准对严苛温变速率的要求。适合材料级快速筛选和高强度可靠性验证。

6 制冷与加热系统

6.1 制冷系统

压缩机配置：采用进口品牌全封闭/半封闭高效压缩机（法国泰康Tecumseh或德国比泽尔Bitzer），双机组配置，按型号配备不同马力的压缩机（TSD-36F-2P配3.0HP×2）。振动噪声低、制冷效率高、使用寿命长，长期运行稳定可靠。

制冷方式：机械式双级压缩复叠式制冷，可实现-70℃以下深度低温环境高效获取。气冷冷凝器或水冷换热器可选（风冷/水冷），适用安装环境更灵活。

制冷剂：采用R-23/R-404A复合环保制冷剂组合，臭氧消耗潜能值（ODP）均为零，符合《蒙特利尔议定书》环保要求。

节流技术：配置电子式自动膨胀阀/丹佛斯自动节流阀，可智能调节制冷剂流量大小，避免低温时压缩机出现结霜现象，同时低温区门除霜采用制冷回路除雾设计，同比行业使用发热线除霜更有效、无维修率。

可靠设计：全系统管路通氮加压检漏，核心制冷配件选用合资/进口品牌，品质出众。

6.2 加热系统

加热方式：采用镍铬合金电热丝式加热器，无触点PID+PWM控制方式，升温平稳快速，全独立回路设计，与制冷系统互不干扰。

加热效率：高温室升温速度优异，+60℃→+150℃≤25min（空载），确保试验效率。

6.3 箱内搅拌用鼓风机

配置西门子（Siemens）长轴电机，功率375W×2，风量大、噪音低、运行平稳，确保箱内温度场均匀稳定。

7 控制系统

7.1 控制仪表

显示屏：7英寸及以上大屏幕彩色触摸式液晶显示屏，中英文操作界面可一键切换，支持繁体/简体中文及英文。

控制方式：平衡调温控制系统（BTC）+P.I.D.+SSR智能控制算法，温湿度控制精度高，长期运行无漂移。

程序容量：大容量程式设置功能，可编程多段温度冲击曲线，支持定值运行和程式运行两种模式。可编程100组×1000段以上复杂温变曲线，满足各类交变循环测试需求。

数据管理：具备实时实验曲线分析功能，配备RS-232/RS-485通讯接口及USB数据存储/导出接口，支持远程监控与数据导出，试验数据可实时记录温度波动曲线，支持与MES、ERP系统数据对接，符合智能工厂及IATF 16949数据追溯要求。

7.2 系统功能特点

大屏幕彩色显示设备运行状态，操作界面直观友好；

支持试验配方下发、实时曲线显示、远程断点续测；

具备故障自诊断功能，有异常或故障时自动显示故障代码并图文说明故障原因及排除方法；

具有报警提示即解出报警装置画面图文解说；

试验结束待测品自动回常温功能，避免结霜结露损伤样品；

支持异常时通过微信/邮件自动推送报警信息，减少值班人力；

具备除霜周期可设（1-99次），自动记录除霜耗时，确保试验连续性。

8 安全保护系统

设备配备多重安全保护装置，确保设备及样品在长期使用过程中的绝对安全：

9 执行与满足标准

TSD-36F-2P极速冷热冲击试验箱产品设计及性能均符合以下国内外测试标准：

10 应用领域

10.1 电子电工行业

用于集成电路芯片、PCB印制电路板、半导体分立器件、LCD显示屏、LED模组、连接器、继电器等电子元器件及组件的温度冲击可靠性测试。快速的温度冲击能够迅速暴露焊接点的虚焊隐患、芯片热疲劳开裂、塑封体分层以及电路的性能漂移和不稳定现象。

10.2 汽车行业

广泛应用于汽车电子控制单元（ECU/VCU）、发动机传感器、车灯总成、车载摄像头及雷达模块、动力电池模组、电机控制器、充电桩模块等核心部件的温度冲击耐久性验证。评估产品在不同季节和极境气候条件下的耐温变能力，满足ISO 16750及各大主机厂（如VW、Ford、GM等）的PV1200等试验规范要求。

10.3 航空航天与军工领域

用于制导系统、航空发动机叶片、飞行器电子舱、光电瞄准系统、火控单元、卫星电子组件及航天器结构件等高价值装备的环境应力筛选（ESS）及温度冲击试验，确保装备在极境气候与高空低温条件下保持作战可靠性，符合GJB 150系列军标准的严苛要求。

10.4 塑料橡胶与复合材料行业

用于金属材料、塑料高分子、特种橡胶、复合材料以及涂层材料等在温度剧变环境下的化学稳定性、力学强度保持率及尺寸稳定性的系统性评估测试，快速检测材料因热胀冷缩引起的化学变化或物理损伤，为新材料研发和工艺优化提供关键数据支撑。

10.5 新能源电池与半导体行业

对锂电池单体及模组进行反复冷热冲击可靠性测试（模拟冬季极寒与夏季酷热交替工况），验证电池在快速温变环境下的充放电性能与安全性能；用于芯片封装、晶圆级可靠性、PCB基板分层检测、焊点开裂检测等半导体封装可靠性验证，符合JEDEC JESD22-A104标准要求。

10.6 通讯电子与精密仪器

验证5G基站射频模块、光纤连接器、精密注塑件、光学镜片、精密仪表等产品的热疲劳耐受程度，防止因PCB热变形导致的信号传输失效或尺寸畸变，确保产品在全生命周期内的性能一致性。

10.7 科研院校与质检机构

可作为高等院校材料科学与工程实验室、电子科学与技术实验室、省市级质检所等学术及检测机构的常态化高精度环境可靠性测试设备，满足教学、科研及第三方检测认证的多重需求。

11 选型指南

11.1 TSD系列型号说明

11.2 结构选型建议

对于需要极速温变、满足MIL-STD-883和GJB 150.5等严苛军标要求、关注测试效率的用户，强烈推荐两箱式结构-。

11.3 定制化服务

除36-480L标准规格型号外，还可根据客户需求接受非标尺寸及功能定制订单：

特殊温度范围扩展（如-75℃～+200℃）

非标工作室尺寸及吊篮容积

特殊电源要求（220V/380V/定制频率）

特殊样品通电接口及多路传感器引线

远程监控系统与MES/ERP系统数据对接

特殊夹具、治具定制

12 产品出厂标准配置

可选配附件（选配功能，价格另议）：

高精度温湿度传感器多点布点系统及数据记录仪

SD大容量数据扩展存储卡

远程监控模块与微信/邮件报警推送功能

自动除霜增强系统

纯化及反冲洗RO去离子型纯水处理系统

外接彩色图形记录打印机（日本横河或同等品质）

特殊定制测试线缆引线端口及多路传感器接入系统

13 为什么选择皓天鑫厂家直销？

厂家直销，性价比更高：皓天鑫（Haotianxin）作为东莞市皓天试验设备有限公司自主品牌，是一家集研发、生产、销售及售后服务于一体的高品质环境试验设备制造企业，拥有专业的生产研发技术团队和一站式全流程服务支持能力。皓天设备多年来专注于试验设备的研发与制造，致力于为用户提供技术先进、品质优良、售后无忧的可靠性检测仪器。我们采用厂家至用户一站式直销模式，取消中间商环节，在同等配置和品质下，可为用户节省15%～25%采购成本。

专业制造，性能更可靠：所有设备均在我司广东省东莞市的生产基地内加工制造，自动化生产线流水组装焊接。公司研发团队经过多年技术积累，采用自主研发的高精度温度补偿算法，冲击过冲量小，控温更精准-7。双温区独立控温结合丹佛斯自动节流技术，使得设备在长期高频率冲击测试工况下仍能稳定、安全、可靠地运行。关键元器件（压缩机、控制器、制冷配件）均能提供正规报关证明及合格证书。

按需定制，精准匹配测试需求：除36-480L系列标准现货型号外，还可根据客户实际试验要求进行非标尺寸及功能定制。包括工作室尺寸扩展、温度范围极限延伸（至-75℃～+200℃）、特殊接口定制等，从客户的实际测试需求出发提供精细化设计方案，确保设备交付使用即满足要求。

核心部件品质保障，经久耐用：核心零部件选用国际品牌（压缩机选用法国泰康Tecumseh或德国比泽尔Bitzer；控制器采用高质量PLC触控系统；阀门及节流件采用丹佛斯/Danfoss等品牌），原材料100%批次抽检。交货整机提供行业标准质保期以上服务承诺，核心压缩机单独提供更长周期维护支持。

14 售后服务承诺

我们坚信：实体设备销售不仅仅是一锤子买卖，交货后的一诺千金才是长期合作的根本。针对TSD-36F-2P极速冷热冲击试验箱的直销客户：

免费上门安装调试及操作培训：设备到货后，我司专业售后服务工程师24小时内上门安装调试。免费对贵单位设备操作人员进行设备原理介绍、标准/程序参数设定、日常维护保养、常见故障排查等全面专业培训。

超长质保：整机免费保修2年（730天），核心压缩机质保3年以上，长期提供终身有偿维修及保养服务。

全国快速响应：公司在国内多省市设有售后网点/专业维修服务合作伙伴。售后服务部承诺1小时内电话响应，提供解决方案；省内维修人员当天到场排除故障；省外24小时内快速响应-。

备品备件专项储备：关键易损件（风门气缸、密封条、铂电阻、风轮传动带等）有长期专项备件库存，确保维修配件充足、更换迅速。

定期用户回访：对终端用户进行定期操作回访，每年度免费1次设备常规保养与精度校准检查服务，提升设备长期运行的一致性水平。

设备巡查与故障排除：售后团队定期主动回厂/远程在线巡查设备运行状态，及时预防性排除故障隐患。

技术支持贴心：选配终身应用支持及产品可靠性预检计划，包括实操作业指导书与实验数据追溯等配套技术文档，长期协助贵单位优化测试工艺及周期性设备升级。

15 注意事项与安全操作提示

本设备禁止加热或测试爆炸性、可燃性、高腐蚀性物质，否则将造成不可逆的损坏或安全事故，本设备不能对此类物质进行试验。

测试物放置量不可影响测试箱的风量循环结构，否则会影响设备性能和设备稳定性。

使用时门需关紧、合严，否则温度外泄将无法达到目标性能指标，并影响试验结果。每次开机前需检查门锁紧状态。

设备应安排固定专职人员操作，非受训人员禁止随意操作系统或修改设定参数，以免造成设备提前损坏或安全事故。

在运行低温冲击程序时，若无绝对必要应避免在试验过程中打开箱门。打开箱门易造成内部蒸发器及其它部位结冰现象，温度越低，结冰状况越严重；如必须打开，尽量缩短开门时间。

禁止在3分钟内关闭再立即开启冷冻机组（频繁启停压缩机），以免影响压缩机使用寿命。

设备运转期间，建议尽量保持箱门密闭，确保操作者自身安全与样本测试状态的准确有效。

当完成运转时，待设备停止且系统平衡稳定后方可开门取出测试品，避免冷热空气直接冲击样品表面造成温湿度波动影响数据采集和后续测试。
